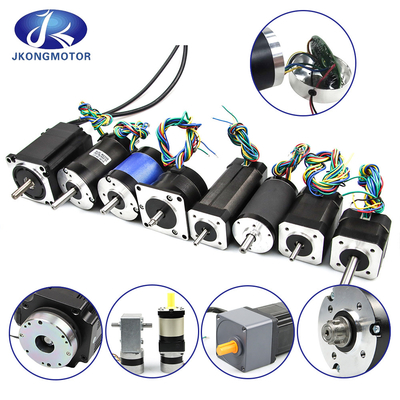

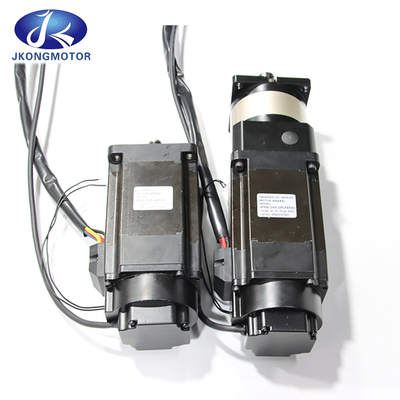

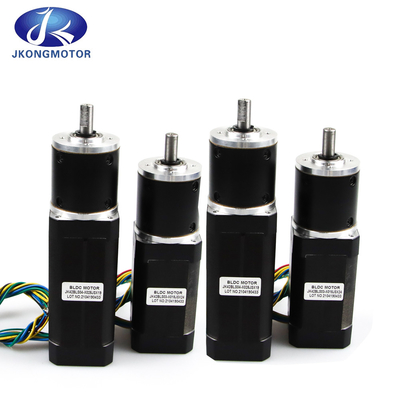

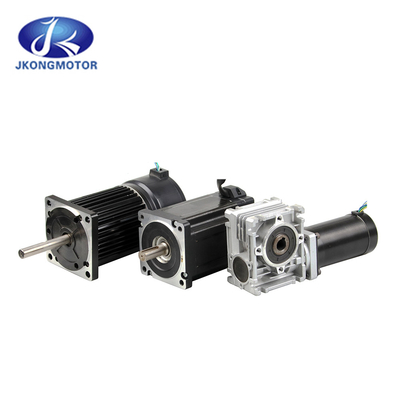

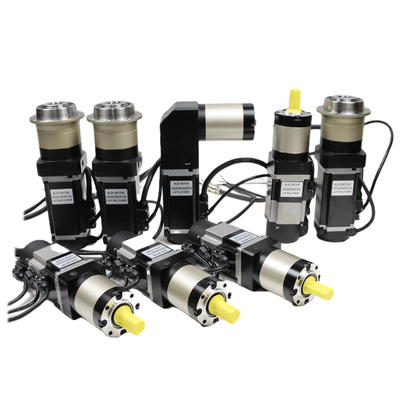

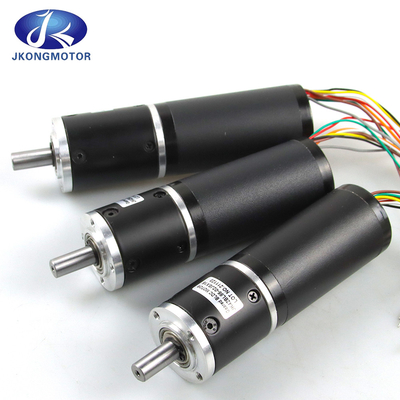

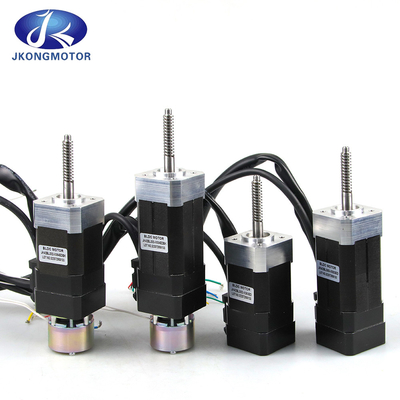

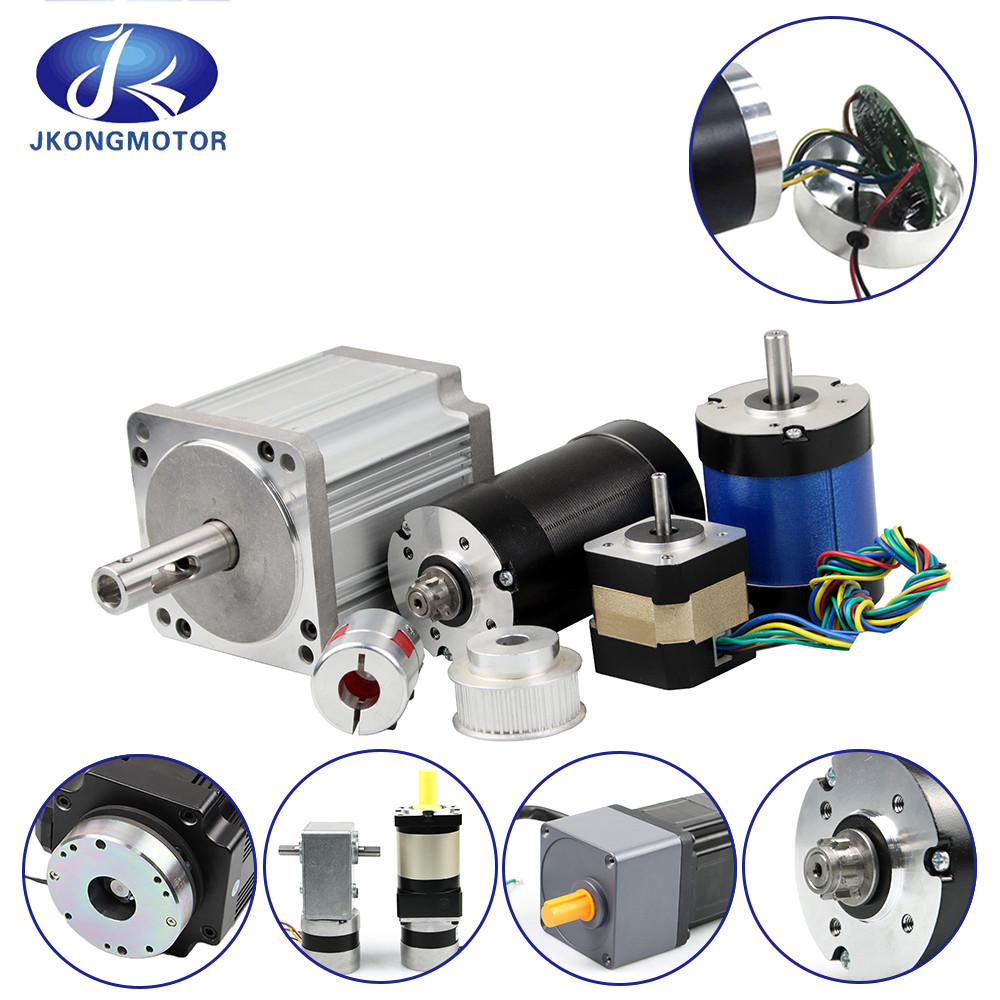

Jkongmotor 24V 48V 110V 220V 15W-750W Высокопроизводительный электрический BLDC бесшовный двигатель постоянного тока с кодировщиком тормозной коробки передач
Описание продукта:
Наименование продукта: Бесчещевой двигатель постоянного тока
Количество фаз: 3 фазы
Количество поляков: 4 поляка /8 поляков /10 поляков
Номинальное напряжение: 12 / 24 / 36 / 48 / 310
Номинальная скорость: 3000 оборотов в минуту /4000 оборотов в минуту /или индивидуальная
Номинальный крутящий момент:
Номинальный ток:
Номинальная мощность: 23 ~ 2500 Вт
Jkongmotor имеет широкий спектр микромоторных производственных линий в отрасли, включая шаговой мотор, сервомотор постоянного тока, мотор переменного тока, безстыковый мотор, мотор планетарных редукторов, планетарную коробку передач и т. Д.С помощью технических инноваций и индивидуализации, мы помогаем вам создавать превосходные прикладные системы и предоставляем гибкие решения для различных ситуаций промышленной автоматизации.
Параметры круглого бесшовного двигателя постоянного тока 42 мм 24 Вт:
| Спецификация |
Единица |
Модель |
| JK42BL30 |
JK42BL60 |
JK42BL85 |
JK42BL93 |
| Количество фаз |
Фаза |
3 |
| Количество поляков |
Поляки |
8 |
| Номинальное напряжение |
VDC |
24 |
36 |
24 |
24 |
| Номинальная скорость |
Обратные обороты |
3500 |
4000 |
4000 |
6300 |
| Номинальный момент |
mN.m |
18 |
80 |
150 |
115 |
| Номинальная мощность |
W |
6.5 |
32 |
62 |
76 |
| Пиковый крутящий момент |
mN.m |
60 |
240 |
450 |
500 |
| Пиковое течение |
Амперы |
1.5 |
5 |
7.5 |
10 |
| Постоянный крутящий момент |
mN.m/A |
48.7 |
38.5 |
38.6 |
28.7 |
| Инерция ротора |
g.cm2 |
15.6 |
33 |
84 |
94 |
| Длина тела |
мм |
30 |
60 |
85 |
93 |
| Вес |
В кг |
0.25 |
0.35 |
0.7 |
0.8 |
| Датчик |
Хенивелл |
| Класс изоляции |
В. |
| Степень защиты |
IP30 |
| Температура хранения |
-25 ̊+70°С |
| Операционная температура |
-15 ̊+50°С |
| Рабочая влажность |
85% RH или ниже (без конденсации) |
| Рабочая среда |
На открытом воздухе (без прямых солнечных лучей), без коррозионного газа, без горючих газов, без масляного тумана, без пыли |
| Высота |
1000 метров и менее |
Параметры 42 мм 24В квадратного бесшовного постоянного тока:
| Спецификация |
Единица |
Модель |
| JK42BLS01 |
JK42BLS02 |
JK42BLS03 |
JK42BLS04 |
| Количество фаз |
Фаза |
3 |
| Количество поляков |
Поляки |
8 |
| Номинальное напряжение |
VDC |
24 |
| Номинальная скорость |
Обратные обороты |
4000 |
| Номинальный момент |
N.m. |
0.0625 |
0.125 |
0.185 |
0.25 |
| Пиковое течение |
Амперы |
1.8 |
3.3 |
4.8 |
6.3 |
| Номинальная мощность |
W |
26 |
52.5 |
77.5 |
105 |
| Пиковый крутящий момент |
N.m. |
0.19 |
0.38 |
0.56 |
0.75 |
| Пиковое течение |
Амперы |
5.4 |
10.6 |
15.5 |
20 |
| Задние ЭМФ |
V/Krpm |
4.1 |
4.2 |
4.3 |
4.3 |
| Постоянный крутящий момент |
N.m/A |
0.039 |
0.04 |
0.041 |
0.041 |
| Инерция ротора |
g.cm2 |
24 |
48 |
72 |
96 |
| Длина тела |
мм |
| Вес |
В кг |
| Датчик |
Хенивелл |
| Класс изоляции |
В. |
| Степень защиты |
IP30 |
| Температура хранения |
-25 ̊+70°С |
| Операционная температура |
-15 ̊+50°С |
| Рабочая влажность |
85% RH или ниже (без конденсации) |
| Рабочая среда |
На открытом воздухе (без прямых солнечных лучей), без коррозионного газа, без горючих газов, без масляного тумана, без пыли |
| Высота |
1000 метров и менее |
Параметры 57 мм 36 В бесшовного постоянного тока:
| Спецификация |
Единица |
Модель |
| JK57BLS005 |
JK57BLS01 |
JK57BLS02 |
JK57BLS03 |
JK57BLS04 |
| Количество фаз |
Фаза |
3 |
| Количество поляков |
Поляки |
4 |
| Номинальное напряжение |
VDC |
36 |
| Номинальная скорость |
Обратные обороты |
4000 |
| Номинальный момент |
N.m. |
0.055 |
0.11 |
0.22 |
0.33 |
0.44 |
| Номинальный ток |
Амперы |
1.2 |
2 |
3.6 |
5.3 |
6.8 |
| Номинальная мощность |
W |
23 |
46 |
92 |
138 |
184 |
| Пиковый крутящий момент |
N.m. |
0.16 |
0.33 |
0.66 |
1 |
1.32 |
| Пиковое течение |
Амперы |
3.5 |
6.8 |
11.5 |
15.5 |
20.5 |
| Задние ЭМФ |
V/Krpm |
7.8 |
7.7 |
7.4 |
7.3 |
7.1 |
| Постоянный крутящий момент |
N.m/A |
0.074 |
0.073 |
0.07 |
0.07 |
0.068 |
| Инерция ротора |
g.cm2 |
30 |
75 |
119 |
173 |
230 |
| Длина тела |
мм |
37 |
47 |
67 |
87 |
107 |
| Вес |
В кг |
0.33 |
0.44 |
0.75 |
1 |
1.25 |
| Датчик |
Хенивелл |
| Класс изоляции |
В. |
| Степень защиты |
IP30 |
| Температура хранения |
-25 ̊+70°С |
| Операционная температура |
-15 ̊+50°С |
| Рабочая влажность |
85% RH или ниже (без конденсации) |
| Рабочая среда |
На открытом воздухе (без прямых солнечных лучей), без коррозионного газа, без горючих газов, без масляного тумана, без пыли |
| Высота |
1000 метров и менее |
Параметры 60 мм 48 В бесшовного постоянного тока:
| Спецификация |
Единица |
Модель |
| JK60BLS01 |
JK60BLS02 |
JK60BLS03 |
JK60BLS04 |
| Количество фаз |
Фаза |
3 |
| Количество поляков |
Поляки |
8 |
| Номинальное напряжение |
VDC |
48 |
| Номинальная скорость |
Обратные обороты |
3000 |
| Номинальный момент |
N.m. |
0.3 |
0.6 |
0.9 |
1.2 |
| Номинальный ток |
Амперы |
2.8 |
5.2 |
7.5 |
9.5 |
| Номинальная мощность |
W |
94 |
188 |
283 |
377 |
| Пиковый крутящий момент |
N.m. |
0.9 |
1.8 |
2.7 |
3.6 |
| Пиковое течение |
Амперы |
8.4 |
15.6 |
22.5 |
28.5 |
| Задние ЭМФ |
V/Krpm |
12.1 |
12.6 |
12.4 |
13.3 |
| Постоянный крутящий момент |
N.m/A |
0.116 |
0.12 |
0.118 |
0.127 |
| Инерция ротора |
В кг.см2 |
0.24 |
0.48 |
0.72 |
0.96 |
| Длина тела |
мм |
78 |
99 |
120 |
141 |
| Вес |
В кг |
0.85 |
1.25 |
1.65 |
2.05 |
| Датчик |
Хенивелл |
| Класс изоляции |
В. |
| Степень защиты |
IP30 |
| Температура хранения |
-25 ̊+70°С |
| Операционная температура |
-15 ̊+50°С |
| Рабочая влажность |
85% RH или ниже (без конденсации) |
| Рабочая среда |
На открытом воздухе (без прямых солнечных лучей), без коррозионного газа, без горючих газов, без масляного тумана, без пыли |
| Высота |
1000 метров и менее |
Параметры двигателя BLDC 80 мм 48 Вт:
| Спецификация |
Единица |
Модель |
| JK80BLS01 |
JK80BLS02 |
JK80BLS03 |
JK80BLS04 |
| Количество фаз |
Фаза |
3 |
| Количество поляков |
Поляки |
4 |
| Номинальное напряжение |
VDC |
48 |
| Номинальная скорость |
Обратные обороты |
3000 |
| Номинальный момент |
N.m. |
0.35 |
0.7 |
1.05 |
1.4 |
| Номинальный ток |
Амперы |
3 |
5.5 |
8 |
10.5 |
| Номинальная мощность |
W |
110 |
220 |
330 |
440 |
| Пиковый крутящий момент |
N.m. |
1.05 |
2.1 |
3.15 |
4.2 |
| Пиковое течение |
Амперы |
9 |
16.5 |
24 |
31.5 |
| Задние ЭМФ |
V/Krpm |
13.5 |
13.3 |
13.1 |
13 |
| Постоянный крутящий момент |
N.m/A |
0.13 |
0.127 |
0.126 |
0.124 |
| Инерция ротора |
g.cm2 |
210 |
420 |
630 |
840 |
| Длина тела |
мм |
78 |
98 |
118 |
138 |
| Вес |
В кг |
1.4 |
2 |
2.6 |
3.2 |
| Датчик |
Хенивелл |
| Класс изоляции |
В. |
| Степень защиты |
IP30 |
| Температура хранения |
-25 ̊+70°С |
| Операционная температура |
-15 ̊+50°С |
| Рабочая влажность |
85% RH или ниже (без конденсации) |
| Рабочая среда |
На открытом воздухе (без прямых солнечных лучей), без коррозионного газа, без горючих газов, без масляного тумана, без пыли |
| Высота |
1000 метров и менее |
Параметры бесшовного двигателя 86 мм 48 Вт:
| Спецификация |
Единица |
Модель |
| JK86BLS58 |
JK86BLS71 |
JK86BLS84 |
JK86BLS98 |
JK86BLS125 |
| Количество фаз |
Фаза |
3 |
| Количество поляков |
Поляки |
8 |
| Номинальное напряжение |
VDC |
48 |
| Номинальная скорость |
Обратные обороты |
3000 |
| Номинальный момент |
N.m. |
0.35 |
0.7 |
1.05 |
1.4 |
2.1 |
| Номинальный ток |
Амперы |
3 |
6.3 |
9 |
11.5 |
18 |
| Номинальная мощность |
W |
110 |
220 |
330 |
440 |
660 |
| Пиковый крутящий момент |
N.m. |
1.05 |
2.1 |
3.15 |
4.2 |
6.3 |
| Пиковое течение |
Амперы |
9 |
19 |
27 |
35 |
54 |
| Задние ЭМФ |
V/Krpm |
13.7 |
13 |
13.5 |
13.7 |
13.5 |
| Постоянный крутящий момент |
N.m/A |
0.13 |
0.12 |
0.13 |
0.13 |
0.13 |
| Инерция ротора |
g.cm2 |
400 |
800 |
1200 |
1600 |
2400 |
| Длина тела |
мм |
71 |
84.5 |
98 |
111.5 |
138.5 |
| Вес |
В кг |
1.5 |
1.9 |
2.3 |
2.7 |
4 |
| Датчик |
Хенивелл |
| Класс изоляции |
В. |
| Степень защиты |
IP30 |
| Температура хранения |
-25 ̊+70°С |
| Операционная температура |
-15 ̊+50°С |
| Рабочая влажность |
85% RH или ниже (без конденсации) |
| Рабочая среда |
На открытом воздухе (без прямых солнечных лучей), без коррозионного газа, без горючих газов, без масляного тумана, без пыли |
| Высота |
1000 метров и менее |
110 мм 310 В параметры бесшовного двигателя:
| Спецификация |
Единица |
Модель |
| JK110BLS50 |
JK110BLS75 |
JK110BLS100 |
JK110BLS125 |
| Количество фаз |
Фаза |
3 |
| Количество поляков |
Поляки |
8 |
| Номинальное напряжение |
VDC |
310 |
| Номинальная скорость |
Обратные обороты |
3400 |
| Номинальный момент |
N.m. |
2.38 |
3.3 |
5 |
6.6 |
| Номинальный ток |
Амперы |
0.5 |
0.6 |
0.8 |
1 |
| Номинальная мощность |
KW |
0.75 |
1.03 |
1.57 |
2.07 |
| Задние ЭМФ |
V/Krpm |
91.1 |
91.1 |
91.1 |
88.6 |
| Постоянный крутящий момент |
N.m/A |
0.87 |
0.87 |
0.87 |
0.845 |
| Длина тела |
мм |
130 |
155 |
180 |
205 |
| Датчик |
Хенивелл |
| Класс изоляции |
H |
Бесбрюшевый постоянный двигатель на заказ:
