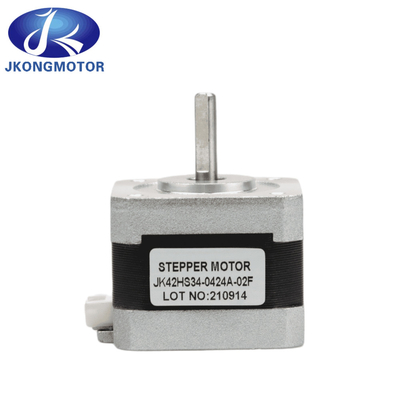

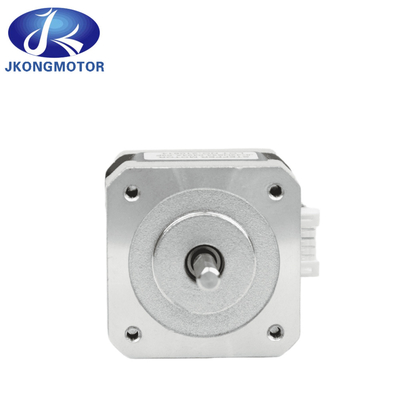

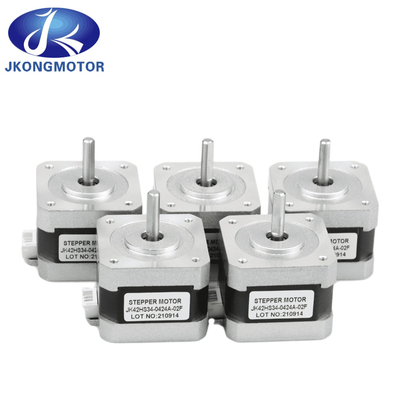

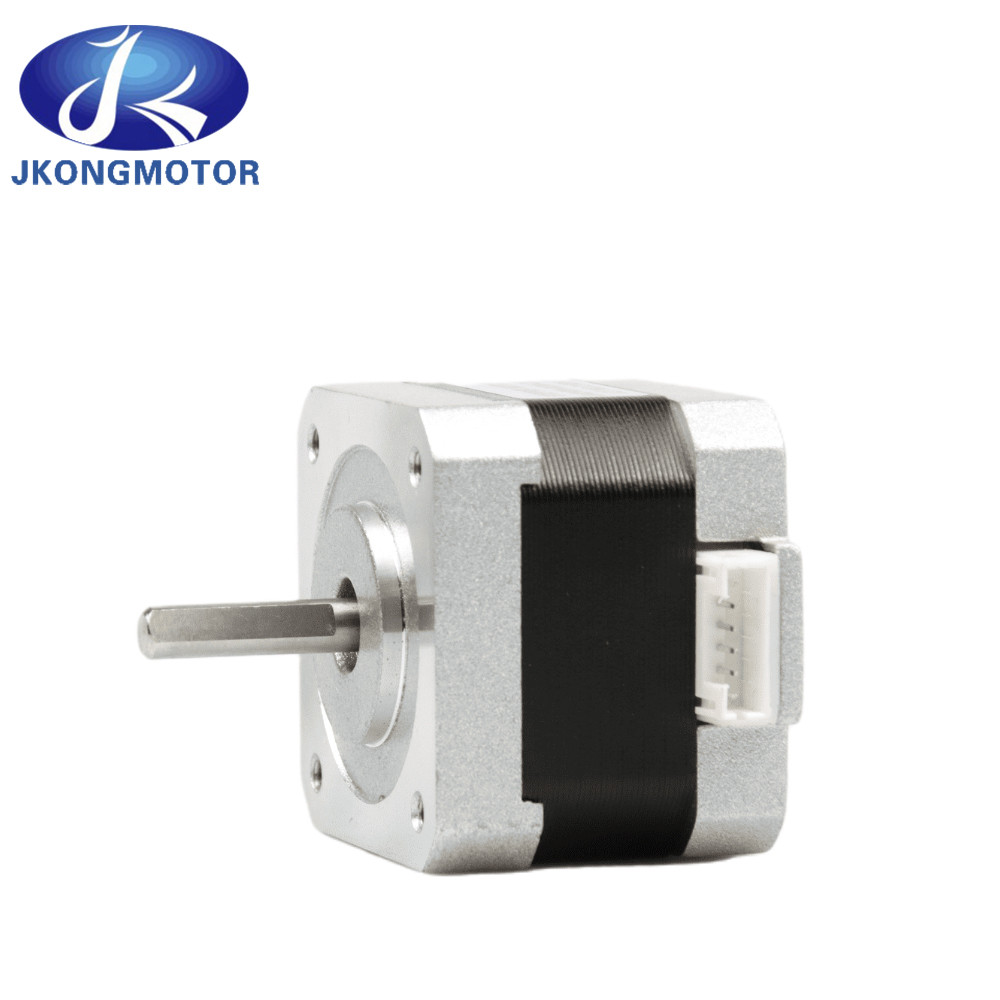

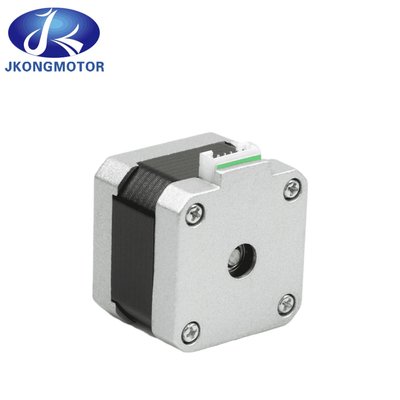

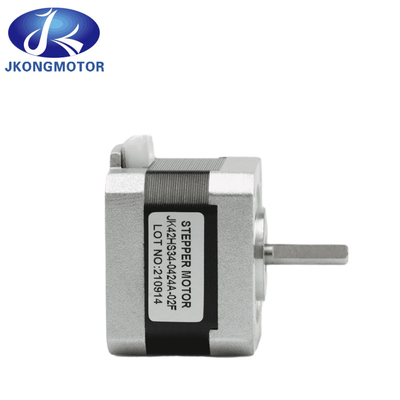

1.8 Степень 2 Фаза NEMA17 42Mm Моторный шаговой двигатель / Sm42ht33-1334 JK42HS34-0424A

1.8 Деражат 2-фазный NEMA17 42Mm Motor Stepper/Sm42ht33-1334 JK42HS34-0424A


1.Общая спецификация:

• Угол шага: 1,8°
• Точность угла шага: ± 5% ((полный шаг, без нагрузки)
• Точность сопротивления: ±10%
• Точность индуктивности: ±20%
• Повышение температуры: 80°Cmax
• Температура окружающей среды: -20°C~+50°C
• Сопротивление изоляции: 100 МΩ мин. ,500VDC
• Диэлектрическая прочность: 500 ВАК в течение 1 минуты
• Радиальная игра вала: 0,02 Макс. (450 г нагрузки)
• Волновая проницаемость: 0,08 Макс. (450 г нагрузки)
• Максимальная радиальная сила: 28N (20 мм от фланца)
• Максимальная осевая сила: 10N

2. NEma 11 Шаговый двигательЭлектрическая спецификация:

Соответствующий шаговый двигатель:JK0220


3.Степной двигатель высоких оборотов в минутуРазмеры: (единица=мм)

Преимущества

• Достигнута низкая стоимость контроля
• Высокий крутящий момент при запуске и низкие скорости
• Прочность
• Простота конструкции
• Может работать в системе управления с открытым контуром
• Низкое содержание
• Меньше вероятность задержки или скольжения
• Работает в любой среде
• Может использоваться в робототехнике в широком масштабе.
• Высокая надежность
• Угол вращения двигателя пропорционален входному импульсу.
• Мотор имеет полный крутящий момент при остановке (если обмотки заряжены)
• Точное расположение и повторяемость движения, поскольку хорошие шаговые двигатели имеют точность 3 - 5% от шага, и эта ошибка не накапливается от одного шага к другому.
• Отличная реакция на запуск/остановку/закат.
• Очень надежная, так как в двигателе нет контактных щетки, поэтому срок службы двигателя просто зависит от срока службы подшипника.
• Реакция двигателей на цифровые входные импульсы обеспечивает управление открытым циклом, что делает управление двигателем проще и дешевле.
• Можно достичь очень низкоскоростного синхронного вращения с нагрузкой, которая напрямую присоединена к валу.
• Можно реализовать широкий диапазон скоростей вращения, так как скорость пропорциональна частоте входных импульсов.

Заявления

Компьютерно управляемые шаговые двигатели - это тип системы управления движением.Они обычно управляются цифровым управлением как часть системы с открытой петлей для использования в приложениях хранения или позиционирования..

В области лазеров и оптики они часто используются в точном оборудовании для позиционирования, таких как линейные приводы, линейные ступени, ступени вращения, гониометры и зеркальные крепежи.Другие применения - в упаковочных машинах, и позиционирование пилотных ступеней клапанов для систем управления жидкостью.

Коммерчески шаговые двигатели используются в дискетах, сканерах плоскости, компьютерных принтерах, сюжетах, игровых автоматах, сканерах изображений, компактных дисках, интеллектуальном освещении, объективах камер,Машины с ЧПУВ последнее время, в 3D-принтерах.
