| Место происхождения: | Цзянсу, Китай (материк) |
| Фирменное наименование: | Jkongmotor |
| Сертификация: | CE, ROHS,ISO9001,REACH |
| Номер модели: | JK86BLS71-24 |
| Количество мин заказа: | 10pcs |
|---|---|
| Цена: | US$58-$88.00 |
| Упаковывая детали: | с коробкой экспорта. большое количество с паллетом |
| Время доставки: | Для образцов, 7-15 дней/для серии, 15-25days |
| Условия оплаты: | T/T, PayPal, западное соединение, L/C |
| Поставка способности: | 100000pcs/month |
| имя: | Моторы Bldc с доской водителя регулятора RS485 | Удержание вращающего момента: | 0.7N.m |
|---|---|---|---|
| Длина тела: | 84.5mm | Номер участка: | 3PHASE |
| Количество полюсов: | 8 | Расклассифицированное напряжение тока: | 220V |
| Проектная скорость: | 3000rpm | Расклассифицированная сила: | 400W |
| Соответствуя водитель: | доска водителя с RS485 | Настоящий: | 6.3A |
| Высокий свет: | моторы 400w Bldc,Моторы Bldc регулятора RS485,безщеточный мотор DC 220V |
||
220В 3000Rpm 400w Bldc Моторы с RS485 контроллером
JK86BLS71-24+ панель управления с RS485, высоко- и низковольтная безопасная изоляция; векторное неиндуктивное управление двигателем FOC, 400W 220VAC, мощность до 400w
1Спецификация бесбрюшевого постоянного тока:
Наименование продукта: Бесчещевой двигатель постоянного тока Номер фазы: 3 фазы
Количество поляков: 4 поляка /8 поляков /10 поляков
Номинальное напряжение: 24v / 36v / 48v / 310v
Номинальная скорость: 3000 оборотов в минуту /4000 оборотов в минуту /или индивидуальная
Номинальный крутящий момент:
Номинальный ток:
Номинальная мощность: 23 ~ 2500 Вт
| Модель | JK86BLS71-24 |
| Напряжение | 220 В |
| Крутящий момент | 0.7 Н.м. |
| Скорость | 3000 оборотов в минуту |
| Текущий | 6.3А |
| Сила | 400 Вт |
| Длина тела | 84.5 мм |
| Тип | Двигатель bldc с датчиком Холла |
Пожалуйста, обратите внимание: Принять настройки, такие как кодер, различные коробки передач, тормоза или другие параметры, необходимые клиенту.
| Серия продуктов | Поляки нет. | Номинальное напряжение | Номинальная скорость | Номинальный момент | Номинальная мощность | Длина двигателя |
| Двигатель 42 мм BLDC | 8 | 24В | 4000 оборотов в минуту | 00,0625-0,25 Н.м. | 26 ~ 105 Вт | 41 ~ 100 мм |
| 57 мм BLDC двигатель | 4 | 36 Вт | 4000 оборотов в минуту | 0.055 ~ 0.44 Н.м. | 23 ~ 184w | 37 ~ 107 мм |
| Мотор 60 мм BLDC | 8 | 48 Вт | 3000 оборотов в минуту | 0.3 ~ 1.2 Н.м. | 94 ~ 377w | 78 ~ 120 мм |
| 80 мм BLDC двигатель | 4 | 48 Вт | 3000 оборотов в минуту | 0.35 ~ 1.4 Н.м. | 110 ~ 440 Вт | 78 ~ 138 мм |
| 86 мм BLDC двигатель | 8 | 48 Вт | 3000 оборотов в минуту | 0.35 ~ 2.1 Н.м. | 110 ~ 660 Вт | 71~138,5 мм |
| 110 мм BLDC двигатель | 8 | 310 В | 3000 оборотов в минуту | 1.65 ~ 6.6 Н.м. | 518 ~ 2073w | 83 ~ 173 мм |
| Мотор BLDC 130 мм | 10 | 310 В | 3000 оборотов в минуту | 2.39 ~ 11.94 Н.м. | 750 ~ 2500 Вт | 115 ~ 190 мм |
| Выше, только для репрезентативных продуктов, продукты по специальному запросу могут быть изготовлены в соответствии с запросом клиента. | ||||||
мтор
2.Электрическая спецификация двигателя:
| Модель | ||||||
| Спецификация | Единица | JK86BLS58 | JK86BLS71 | JK86BLS84 | JK86BLS98 | JK86BLS125 |
| Количество фаз | Фаза | 3 | ||||
| Поляки | Поляки | 8 | ||||
| Номинальное напряжение | VDC | 48 | ||||
| Номинальная скорость | Обратные обороты | 3000 | ||||
| Номинальный момент | N.m. | 0.35 | 0.7 | 1.05 | 1.4 | 2.1 |
| Номинальный ток | Амперы | 3 | 6.3 | 9 | 11.5 | 18 |
| Номинальная мощность | W | 110 | 220 | 330 | 440 | 660 |
| Пиковый крутящий момент | N.m. | 1.05 | 2.1 | 3.15 | 4.2 | 6.3 |
| Пиковое течение | Амперы | 9 | 19 | 27 | 35 | 54 |
| Задние ЭМФ | V/Krpm | 13.7 | 13 | 13.5 | 13.7 | 13.5 |
| Постоянный крутящий момент | N.m/A | 0.13 | 0.12 | 0.13 | 0.13 | 0.13 |
| Инерция ротора | g.cm2 | 400 | 800 | 1200 | 1600 | 2400 |
| Длина тела | мм | 71 | 84.5 | 98 | 115.5 | 138.5 |
| Вес | В кг | 1.5 | 1.9 | 2.3 | 2.7 | 4 |
| Датчик | Хенивелл | |||||
| Класс изоляции | В. | |||||
| Степень защиты | IP30 | |||||
| Температура хранения | -25 ̊+70°С | |||||
| Операционная температура | -15 ̊+50°С | |||||
| Рабочая влажность | <= 85% RH | |||||
| Рабочая среда | Нет прямых солнечных лучей, не коррозионных газов, горючих газов, нефтяного тумана, пыли. | |||||
| Высота | 1000 м и ниже | |||||

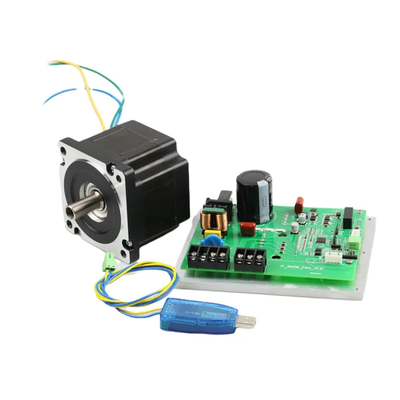

3Фото JK86BLS71-24 с RS485 контроллером на панели управления:
4- Производственное оборудование:
5Процесс производства:
6- На заказ.изэлектродвигатель без щетки:
7Преимуществаиз двигателя с квадратным приводом 4000 оборотов в минуту:
Стабильность скорости
Датчики эффекта Холла, встроенные в двигатель BLDC, обнаруживают изменение полярности от полюса N к полюсу S при вращении ротора.скорость ротора определяетсяЭта информация затем подается в схему привода для регулирования скорости последовательности переключения.
Операция на высокой скорости
Системы постоянного тока с щеткой и без щетки обеспечивают плоский крутящий момент в широком диапазоне скоростей, в то время как двигатели переменного тока часто теряют крутящий момент с увеличением скорости.
