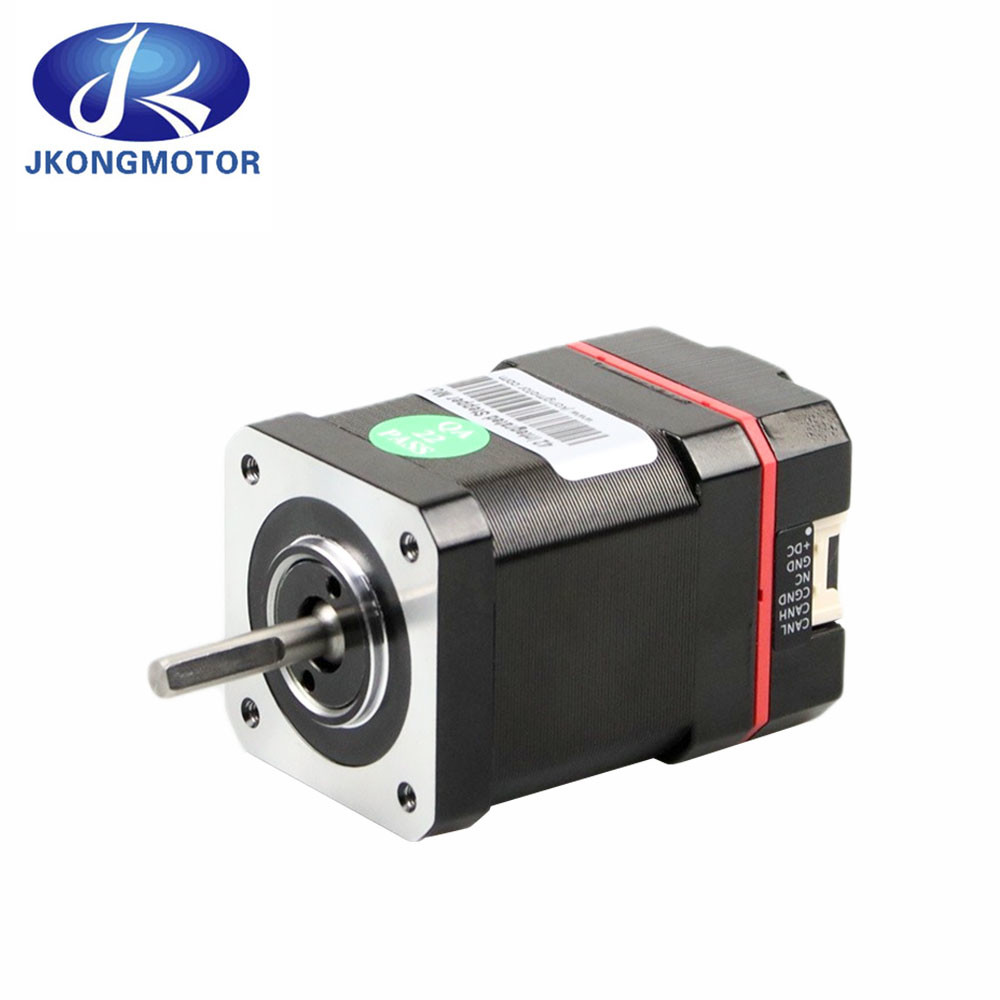

RS485 CANopen мотор интегрированного короткозамкнутого витка Nema 17 0.48N.M/0.72N.M Stepper

RS485 CANopen мотор интегрированного короткозамкнутого витка Nema 17 0.48N.M/0.72N.M Stepper с поддержкой стандартным CANopen CiA402 водителя 47/60mm

Интегрированные Stepper моторы. Интегрированные Stepper моторы сплавляют мотор шага плюс компоненты привода и контроля в одиночный прибор. Интегрированные steppers предлагают дизайн космос-сбережений который уменьшает проводку и сохраняет на цене над отдельными мотором и компонентами привода.

STM привод + мотор шага мотора + блока управления, сплавлять, привод, и технологии регулятора в одиночный прибор, предлагая сбережения на космосе, проводку и цену над обычными мотором и решениями привода. Модели «s» предлагают варианты контроля как шаг и направление, ввод аналога, управление кнюппеля, и команды хозяина используя командный язык Si (SCL). SCL учитывает контроль через серийные команды отправленные от прибора хозяина как ПК или PLC. Это позволяет потребителя выполнить разнообразие движение, I/O, и задачи статуса системы в реальное временя через прибор хозяина серийный.

1. Nema 17 42mm гибридный интегрировал спецификацию Genaral Stepper мотора:

2, особенности интегрированного водителя регулятора stepper мотора:

1): Новое поколение трицатидвухразрядной технологии DSP.

2): Протокол CANopen CiA402 поддержки стандартный.

3): терминал функции входного сигнала 4 путей, двухсторонний терминал функции выхода.

4): Спад вращающего момента уменьшен, и скорость может достигнуть 3000rpm.

5): Встроенный выход сигнала тревоги для легких контроля и контроля.

6): Умно отрегулируйте настоящее, уменьшите вибрацию, шум и жару, и эффективность роста 35%.

7): Ряд напряжения тока: DC24~36V.

8): 16 регулируемых подразделений, дефолт 1000pulse/r.

9): Превосходные быстрый ход и ригидность, идеальные интеграция сервопривода и stepper.

10): С перенапряжением, недонапряжением, перегрузками по току и другими функциями защиты.

11): Интегрированный дизайн с двигателем. Легкая установка, небольшой след ноги и простая проводка.

3, применение мотора интегрированного привода stepper:

Печать, AOI, выпуск облигаций панели, оборудование передачи, etc. в PCB связали оборудование; оборудование камеры родственное как камера и отпечаток пальцев; твердая кристаллическая машина, машина выпуска облигаций провода, распределяя машина, splitter луча, и магнитофон пакета в упаковке.

4, общая спецификация интегрированного мотора сервопривода шага:

5, данные по Techical:

6, терминальное описание:

Терминальное описание
Pin	Функция	Примечание	Схема интерфейса
PWR	Индикатор силы	Силы индикатор дальше
ALM	Индикатор сигнала тревоги	Сигнал тревоги удя индикатор
X0-X3	терминал 4 входных сигналов	Терминал вход-выхода, электропитание 24V сигнала, поддержка NPN и проводка PNP 2 режимы, изменение программного обеспечения функции поддержки терминальное
XCOM	Входной сигнал общий
Y0-Y1	выходной терминал 2
YCOM	Выход общий
CANH	Конечный пункт связи	Кабель связи CANH
CANL	Конечный пункт связи	Кабель связи CANL
+DC	Терминал потребляемой мощности положительный	DC24~36V
GND	Терминал потребляемой мощности отрицательный

7, терминал вход-выхода:

8, установки глубокого переключателя:

9, установка порта силы:

10, отпуск сигнала тревоги:

Отпуск сигнала тревоги:
Код ошибки	Данные по ошибки	Предупредительный световой сигнал ALM	Переустановить
Err1: (0x01)	Короткое замыкание перегрузок по току или участк-к-участка		Возврат силы-вниз
Err2: (0x02)	Напряжение тока электропитания слишком высоко		Замок/автоматический возврат
Err3: (0x03)	Напряжение тока электропитания слишком низко		Замок/автоматический возврат
Err5: (0x05)	Из torlance		Возврат силы-вниз

11, окружающая среда пользы:

12, продукт проставляют размеры: (Unit=mm)

13, подгонянный дизайн:

Если этот мотор не соответствует вашей просьбе. Пожалуйста чувствуйте, что свободно контактировать с нами, мы смогите сделать подгонянный вал/замотку/монтажный флаец/кабель/соединитель/кодировщик/тормоз/коробку передач и другие. Мы завещаем работы бок о бок с вами и вашей командой для того чтобы конструировать мотор который приспособит точные потребности вашего применения. Все инженерство и поддержка сделанное внутреннее.

14, подгонянные типы вала:
