Name: Регулятор Stepper мотора цифров 18V~60VDC Nema17/23 привода шага DM542
Brand: CHANGZHOU JKONGMOTOR CO.,LTD
SKU: DM542
Price: 18.80 USD
Availability: InStock

Главная страница Продукция водитель степпер мотора

Регулятор Stepper мотора цифров 18V~60VDC Nema17/23 привода шага DM542

Подробная информация о продукте:

Место происхождения:	Цзянсу, Китай (материк)
Фирменное наименование:	Jkongmotor
Сертификация:	CE, ROHS,ISO9001
Номер модели:	DM542

Оплата и доставка Условия:

Количество мин заказа:	3-10PCS
Цена:	US$15.8 ~ US$23.5
Упаковывая детали:	с коробкой экспорта. большое количество с паллетом
Время доставки:	Для образцов, 7-15 дней/для серии, 15-25days
Условия оплаты:	Т/Т, ПайПал, западное соединение, Л/К
Поставка способности:	100000PCS/Month

контакт

Подробное описание продукта

Имя:	Регулятор Stepper мотора	Подача напряжения:	18VDC - 60VDC
настоящий:	1A - 4.2A	вес:	300g
Аттестованный:	CE ROHS	Соответствуют мотор:	Шагая мотор Nema17/23
цвет:	синь	Сертификация:	CE, ROHS, ISO9001
Преимущество:	Стабильность скорости и контроль удобные, отсутствие компьютер потребности или генератор ИМПа ульс д	MOQ:	3pcs
Выделить:	Регулятор stepper мотора DM542 , Водитель stepper мотора DM542 , цифровой водитель nema 17

Регулятор stepper мотора привода цифровой 18V~60VDC Nema17/23 шага DM542

Обзор:

Управление среднего значения тока, привод выхода 2 участков синусоидальный настоящий
установка участка выхода 8 каналов настоящая
Автономный терминал входного сигнала команды
Высокая скорость начала
Высокий hording вращающий момент под быстрым ходом
Высокая эффективность, низкая цена
Opto-изолированный I/O сигнала
Перенапряжение, под напряжением тока, overcorrect, предохранение от короткого замыкания участка
подразделение 15 каналов и автоматическое бесполезный-настоящее уменьшение
Вращающий момент мотора связан со скоростью, но не связан с шагом/революцией

Связь между водитель и двухфазовый гибридный шагая мотор четырехпроводная. Соединятьы параллельно замотки мотора и внутри

серия, и метод соединения хороши. Высокоскоростное представление хорошо, но течение водителя большое (1,73 раз замотка мотора

настоящий). Течение привода равно к течению замотки мотора.

Особенности
Ввод напряжения	DC 18~60V
Течение выхода	1.0A~4.2A (пик)
Течение входного сигнала	<4a>
Влажность	Не конденсация, отсутствие капелек воды
Потребление	Потребление: 80W
Используя окружающую среду	-10 \| ℃ 45, избегает пыли и коррозионного газа
Окружающая среда хранения	-40~+70℃
Вес	200g

Сигнал управления
Символ	Имя
PUL+	Сигнал ИМПа ульс +	Совместимый с 5/12/24V
PUL	Сигнал ИМПа ульс -
DIR+	Направление signal+	Совместимый с 5/12/24V
DIR-	Сигнал направления
ENA+	Разрешающий сигнал +	/
ENA-	Разрешающий сигнал -	/

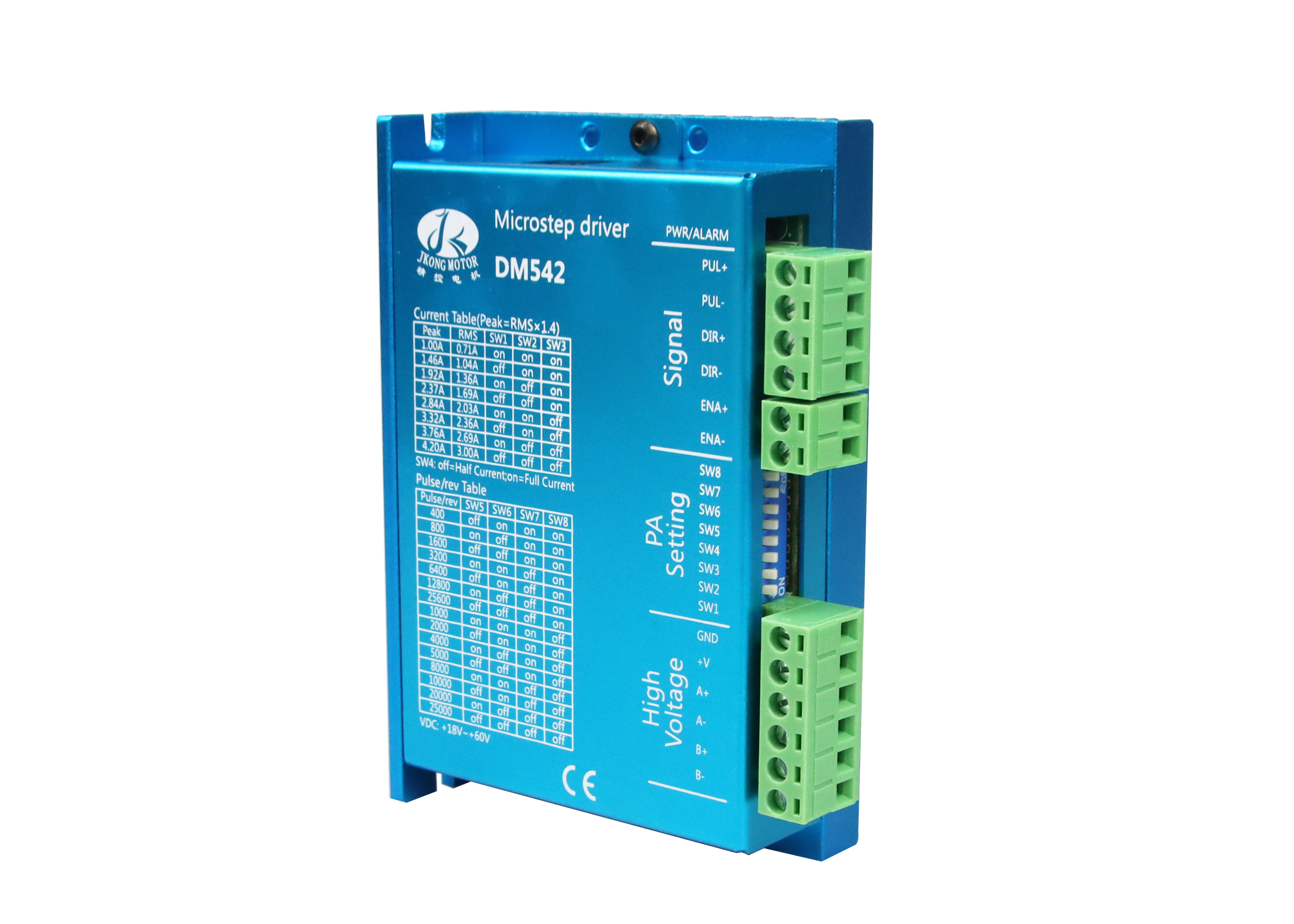

Регулятор Stepper мотора цифров 18V~60VDC Nema17/23 привода шага DM542 0

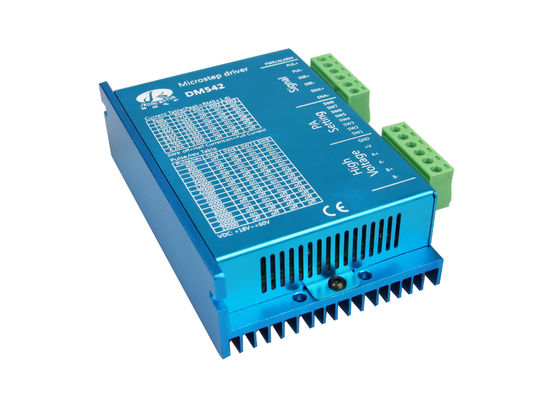

Регулятор Stepper мотора цифров 18V~60VDC Nema17/23 привода шага DM542 1

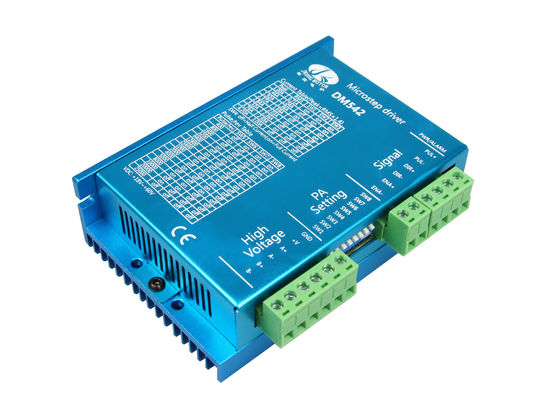

Регулятор Stepper мотора цифров 18V~60VDC Nema17/23 привода шага DM542 2

Регулировка диагностики
Индикатор сигнала тревоги	Причины	Измерения
СИД с поворота	Неправильное соединение для силы	Проверите проводку силы
СИД с поворота	Низшие напряжения для силы	Увеличьте напряжение тока силы
Мотор не бежит, снаружи	Неправильное соединение stepper мотора	Исправьте свою проводку
удержание вращающего момента	Сигнал ВОЗВРАТА эффективен когда оффлайн	Сделайте ВОЗВРАТ недействительный
Мотор не бежит, а поддерживает	Без сигнала входного импульса	Отрегулируйте PMW & уровень сигнала
удержание вращающего момента	Без сигнала входного импульса	Отрегулируйте PMW & уровень сигнала
Мотор бежит неверное направление	Соединение неправильных проводов	Соединение изменения для любого из 2 проводов
Мотор бежит неверное направление	Неправильный сигнал направления входного сигнала	Установка направления изменения
Вращающий момент мотора держа	Слишком небольшой по отношению к настоящей установке	Правильная расклассифицированная настоящая установка
Вращающий момент мотора держа	Ускорение слишком быстро	Уменьшите ускорение
Вращающий момент мотора слишком небольшой	Стойлы мотора	Правила механическая неисправность вне
Вращающий момент мотора слишком небольшой	Водитель не соответствует мотору	Измените соответствующего водителя
