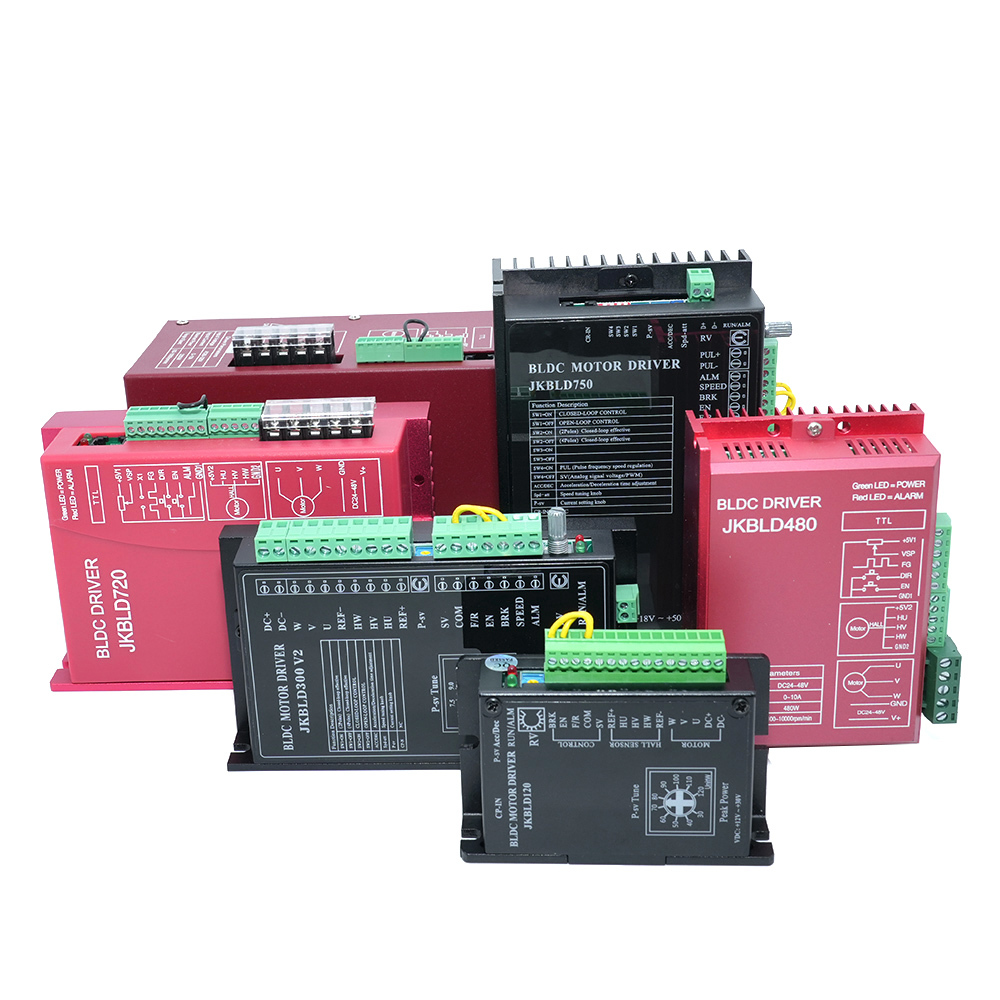

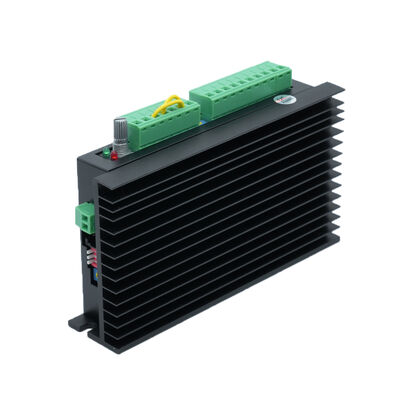

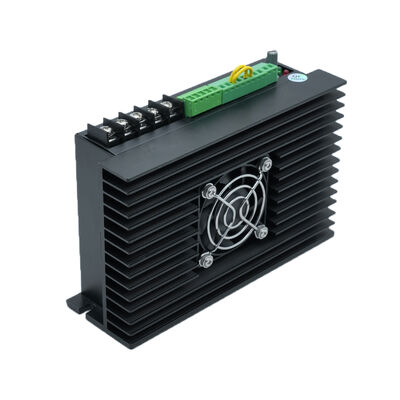

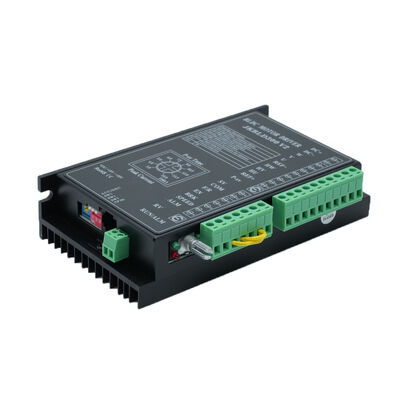

Безщеточный водитель 10V~30VDC 0A-8A мотора DC JKBLD120 для мотора 0-120w BLDC

Безщеточный водитель 10V~30VDC 0A-8A мотора DC JKBLD120 для мотора 0-120w BLDC

Безщеточный водитель 10V~30VDC 0A-8A мотора DC JKBLD120 для мотора 0-120w BLDC
video
Безщеточный водитель 10V~30VDC 0A-8A мотора DC JKBLD120 для мотора 0-120w BLDC
Подробная информация о продукте:
Место происхождения: Цзянсу, Китай (материк)
Фирменное наименование: Jkongmotor
Сертификация: CE, ROHS,ISO9001
Номер модели: JKBLS120
Оплата и доставка Условия:
Количество мин заказа: 3-10PCS
Цена: US $17.00 - US $22.00
Упаковывая детали: с коробкой экспорта. большое количество с паллетом
Время доставки: Для образцов, 7-15 дней/для серии, 15-25дайс
Условия оплаты: Т/Т, ПайПал, западное соединение, Л/К
Поставка способности: 50000 ПК/месяц
контакт
Подробное описание продукта
Тип мотора: МОТОР DC Ввод напряжения: 12V- 30V
Скорость мотора: 20000rpm Вес: 0.6CE ROHSkg
Аттестованный: CE ROHS Подходящий двигатель: 0 - 120W
Высокий свет:

водитель мотора bldc

,

ВОДИТЕЛЬ МОТОРА

Водитель JKBLD120 мотора Dc 10V~30VDC 0A-8A безщеточный для мотора 0-120w Bldc



Моторы костюма:

Модель
Спецификация Блок JK57BLS01 JK57BLS02 JK57BLS03 JK57BLS04
Номер участка Участок 3
Количество поляков Поляки 4
Расклассифицированное напряжение тока VDC 36
Проектная скорость Rpm 4000
Расклассифицированный вращающий момент N.m 0,11 0,22 0,33 0,44
Расклассифицированное течение Amps 2 3,6 5,3 6,8
Расклассифицированная сила W 46 92 138 184
Пиковый вращающий момент N.m 0,33 0,66 1 1,32
Пиковое течение Amps 6,8 11,5 15,5 20,5
Задняя часть E.M.F V/Krpm 7,7 7,4 7,3 7,1
Константа вращающего момента N.m/A 0,073 0,07 0,07 0,068
Инерция ротора g.c㎡ 75 119 173 230
Длина тела mm 47 67 87 107
Вес Kg 0,44 0,75 1 1,25
Датчик Хониуэлл
Класс изоляции B
Степень защиты IP30
Температура хранения -25~+70℃
Рабочая температура -15~+50℃
Работая влажность RH 85%
Рабочая Среда На открытом воздухе (отсутствие сразу солнечного света), отсутствие коррозионного газа, отсутствие огнеопасного газа, отсутствие тумана масла, отсутствие пыли
Высота 1000 метров или


    Модель
Спецификация Блок JK60BLS01 JK60BLS02 JK60BLS03 JK60BLS04
Номер участка Участок 3
umber поляков Поляки 8
Расклассифицированное напряжение тока VDC 48
Проектная скорость Rpm 3000
Расклассифицированный вращающий момент N.m 0,3 0,6 0,9 1,2
Расклассифицированное течение Amps 2,8 5,2 7,5 9,5
Расклассифицированная сила W 94 188 283 377
Пиковый вращающий момент N.m 0,9 1,8 2,7 3,6
Пиковое течение Amps 8,4 15,6 22,5 28,5
Задняя часть E.M.F V/Krpm 12,1 12,6 12,4 13,3
Константа вращающего момента N.m/A 0,116 0,12 0,118 0,127
Инерция ротора Kg.c㎡ 0,24 0,48 0,72 0,96
Длина тела mm 78 99 120 141
Вес Kg 0,85 1,25 1,65 2,05
Датчик Хониуэлл
Класс изоляции B
Степень защиты IP30
Температура хранения -25~+70℃
Рабочая температура -15~+50℃
Работая влажность <>
Рабочая Среда Отсутствие сразу солнечного света, безгремучертутного газа, огнеопасного газа, тумана масла, отсутствие пыли.
Высота 1000m или ниже



Параметр Минута Расклассифицированный Макс Блок
Угол датчика Hall мотора 120°/240°
Потребляемая мощность DC 12 24 30 V
Текущий объем производства привода   5 8
Соответствующая скорость мотора 0   20000 rpm
Напряжение тока датчика Hall 4,5 5 5,5 V
Течение датчика Hall   20   мамы
Внешний потенциометр   10K   Ω



Марк

определите

DC+/DC-

Входной сигнал электропитания (DC12V~DC30V) не совершает ошибка для + и -

U, V, W

Провода мотора ведущие соединяют толстые провода

Hu, Hv, Hw

Провод сигнала Hall ведущий соединяется     (тонкие провода Hu, Hv, Hw)

REF+

Электропитание Hall + (для входного сигнала +5V залы мотора)

REF

Электропитание Hall - (земля залы соединить этот порт)

VCC

Внешний порт электропитания потенциометра (как раз смогите использовать для потенциометра, не смогите для других внешних цепей)

SV

Внешний терминал потенциометра (см. регулировку скорости примечания)



COM

общий порт (низший уровень)

F/R

Направление: качая или высокопоставленный передний, низкоуровневый заворот         примечание 1

EN

Позвольте: высокопоставленный/стоп низкоуровневый/бег           примечание 1

BRK

Быстрый тормоз: высокопоставленный/стоп низкоуровневый/бег         примечание 1



Безщеточный водитель 10V~30VDC 0A-8A мотора DC JKBLD120 для мотора 0-120w BLDC 0

Безщеточный водитель 10V~30VDC 0A-8A мотора DC JKBLD120 для мотора 0-120w BLDC 1

Безщеточный водитель 10V~30VDC 0A-8A мотора DC JKBLD120 для мотора 0-120w BLDC 2

Безщеточный водитель 10V~30VDC 0A-8A мотора DC JKBLD120 для мотора 0-120w BLDC 3

Безщеточный водитель 10V~30VDC 0A-8A мотора DC JKBLD120 для мотора 0-120w BLDC 4

Безщеточный водитель 10V~30VDC 0A-8A мотора DC JKBLD120 для мотора 0-120w BLDC 5
